Чаяндинский проект

Чаянда — сердце «Силы Сибири»

Специальный проект службы по связям с общественностью и СМИ, приуроченный к пуску в эксплуатацию Чаяндинского нефтегазоконденсатного месторождения.


ДОСЬЕ ГАЗОВОГО ГИГАНТА

Чаяндинское нефтегазоконденсатное месторождение (ЧНГКМ) названо в честь протекающей рядом реки Чаянды — левого притока реки Нюи.

Река Нюя в Якутии берёт начало и протекает в пределах Приленского плато

Река Нюя в Якутии берёт начало и протекает в пределах Приленского плато

СВИДЕТЕЛЬСТВО О РОЖДЕНИИ

Открыто в 1983 году при испытании поисковой скважины 321.

Обустройство ведется в рамках реализации государственной «Программы создания в Восточной Сибири и на Дальнем Востоке единой системы добычи, транспортировки газа и газоснабжения с учетом возможного экспорта газа на рынки Китая и других стран АТР» (Восточной газовой программы), утвержденной в сентябре 2007 года приказом Министерства промышленности и энергетики РФ.

Действующие и проектируемые газопроводы, а также схема газотранспортной системы РФ

Действующие и проектируемые газопроводы, а также схема газотранспортной системы РФ

Координировать деятельность по реализации Программы Правительство РФ поручило ПАО «Газпром». Лицензию на разработку ПАО «Газпром» получило в 2008 году. Заказчиком работ по обустройству и эксплуатирующей организацией по чаяндинскому проекту назначено ООО «Газпром добыча Ноябрьск».

По размеру запасов (B1+B2) относится к категории уникальных — порядка 1,2 трлн куб. м газа и около 61,6 млн тонн нефти и конденсата.

Проектная годовая производительность — 25 млрд куб. м газа, 1,9 млн тонн нефти и 0,4 млн тонн газового конденсата.

В процессе строительства было смонтировано 49 тонн металлоконструкций

В процессе строительства было смонтировано 49 тонн металлоконструкций

МЕСТО ЖИТЕЛЬСТВА

ЧНГКМ расположено на территории Ленского и Мирнинского улусов (районов) Республики Саха (Якутия), в 170 км западнее города Ленска и в 240 км юго-западнее города Мирного. В 182 км от ЧНГКМ расположен аэропорт города Талакана, который соединен с месторождением круглогодичной автодорогой.

Месторождение базируется в Лено-Тунгусской нефтегазоносной провинции, на юге Сибирской платформы в пределах Непского свода.

Географические координаты: 60°27′46″ с. ш. 112°28′19″ в. д.

Площадь около 7 тыс. кв. км.

Внутрипромысловая стволовая дорога

Внутрипромысловая стволовая дорога


ОСОБЫЕ ПРИМЕТЫ

Месторождение относится к крупным. Имеет сложное геологическое строение, особые термобарические пластовые условия и три основных горизонта — ботуобинский, хамакинский и талахский, которые отличаются по составу газа и продуктивности.

Содержит восемь залежей углеводородов, две из которых нефтегазоконденсатные, а шесть — газоконденсатные. Глубина залегания залежей: 1 450–1 850 м.

Характеристики сырья: нефть тяжелая, смолистая, сернистая, парафиновая; газ метановый, низкоуглекислый, азотный, низкоконденсатный, многокомпонентный, в том числе содержит значительные объемы гелия.

Разработка месторождения осложнена суровыми климатическими условиями, зонами пониженных пластовых температур и аномально низким пластовым давлением. Из-за резко континентального климата амплитуда колебаний температуры воздуха превышает 100 °С — от +40 °С летом до —60 °С зимой.

УКПГ-3 в стадии строительства

УКПГ-3 в стадии строительства

БИОГРАФИЯ

В январе 2013 года распоряжением ОАО «Газпром» № 14 ООО «Газпром добыча Ноябрьск» было назначено заказчиком по обустройству Чаяндинского НГКМ и определено эксплуатирующей организацией.

На тот момент в районе производства работ фактически отсутствовало сетевое электроснабжение, железнодорожное сообщение и автодороги круглогодичного использования, а также сервисно-ремонтные предприятия, что в совокупности с суровыми климатическими условиями создавало определенные сложности в освоении и разработке Чаяндинского НГКМ.

Поэтому первым делом ноябрьские газовики приступили к масштабной подготовке для выхода строительного блока на чаяндинский плацдарм. Для стабильного снабжения стройплощадок материально-техническими ресурсами была выстроена мультимодальная схема логистики, предусматривающая несколько вариантов доставки в зависимости от сезона.

В период навигации МТР доставлялись железнодорожным транспортом до Усть-Кута (в Иркутской области), а далее — на баржах по реке Лене. Зимой все необходимое для возведения объектов перевозили по федеральной сезонной автодороге (зимнику) «Вилюй».

Грузовой причал на реке Лене в поселке Пеледуй

Грузовой причал на реке Лене в поселке Пеледуй

Кроме того, в районе ЧНГКМ была построена стволовая автодорога протяженностью 152 км и 10 мостов через водные объекты. А в поселке Пеледуй возведен речной грузовой причал для обеспечения приемки и временного хранения МТР и оборудования.

Укладка плит на стволовой дороге

Укладка плит на стволовой дороге

В целом за все время до ввода первой очереди промысла в эксплуатацию на чаяндинские стройплощадки по линии заказчика (ООО «Газпром добыча Ноябрьск») и подрядных организаций было доставлено порядка 1,2 млн тонн груза.

Разгрузка труб в порту г. Ленска для строительства магистрального газопровода "Сила Сибири"

Разгрузка труб в порту г. Ленска для строительства магистрального газопровода «Сила Сибири»

После пионерного выхода на месторождение началась реализация сразу двух инвестиционных проектов — «Обустройство нефтяной оторочки ботуобинской залежи Чаяндинского НГКМ» и «Обустройство газовой залежи Чаяндинского НГКМ».

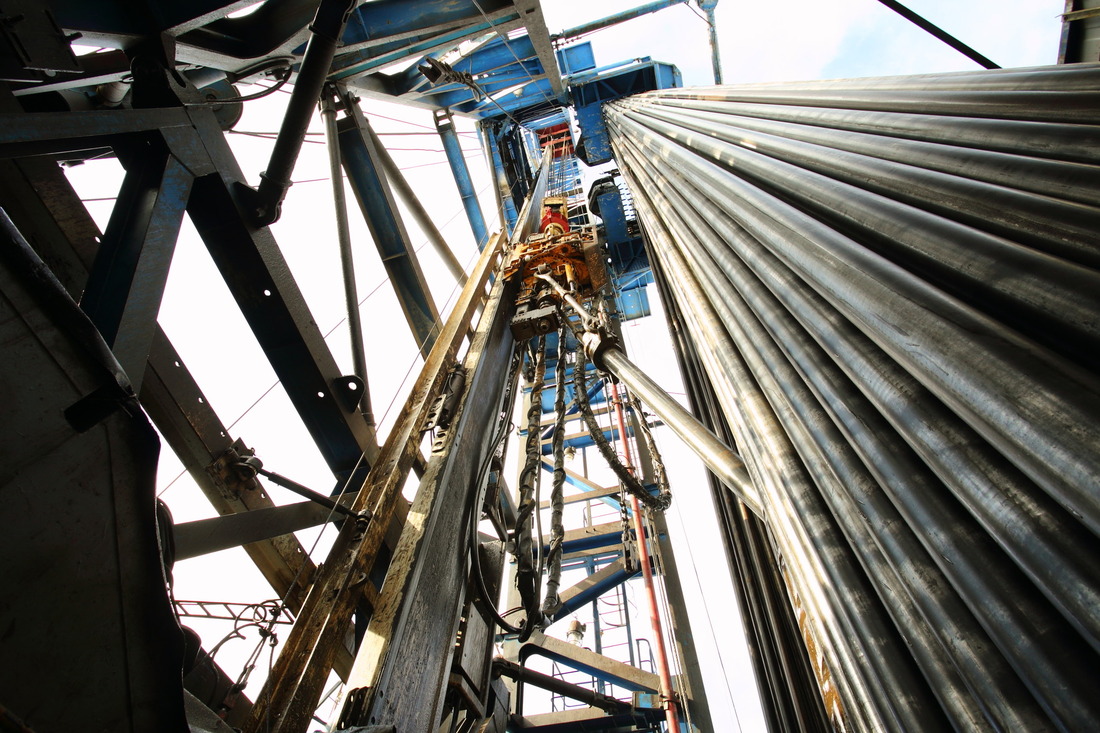

На чаяндинскую передовую вышли буровики. Им предстояло пробурить фонд эксплуатационных скважин. За 4 года было завершено бурением 175 газовых скважин из 335 проектных — это более 600 тыс. м проходки горных пород.

Скважины Чаянды бурятся роторно-турбинным способом на глубину 3 тыс. м и имеют горизонтальное окончание, которое достигает 600 м, что обеспечивает оптимальную протяженность ствола скважины в продуктивном пласте.

Технология термостабилизации грунта

Технология термостабилизации грунта

Примечательно, что породы Чаяндинского месторождения состоят из глины, песчаников и солевых отложений. Поэтому была подобрана уникальная рецептура буровых растворов, нейтральных к солям. Кроме того, при бурении применялась безамбарная методика: отходы производства не складировались на площадке, а вывозились на полигон промышленных и бытовых отходов для дальнейшей утилизации.

Параллельно с бурением ноябрьские газовики приступили к возведению первоочередной производственной инфраструктуры. За короткий период необходимо было построить объекты так называемой «красной цепочки»: установку комплексной подготовки газа № 3, центральную дожимную компрессорную станцию, установку мембранного выделения гелиевого концентрата.

УКПГ-3 — ключевой объект газового промысла, его площадь — 72 гектара. Установка включает в себя несколько ключевых элементов: узел входных шлейфов, установку пробкоприемников с сепараторами, цех низкотемпературной сепарации, установку стабилизации конденсата, установку регенерации метанола.

Площадь УКПГ-3 — семьдесят два гектара

Площадь УКПГ-3 — семьдесят два гектара

В процессе строительства было отсыпано 5,1 млн кубометров грунта. Погружено почти 84 тысячи свай. Смонтировано 750 км линейных, магистральных и площадочных трубопроводов, 5250 км кабельно-проводниковой продукции, 49 тонн металлоконструкций, 15 тысяч тонн оборудования.

На площадке УКПГ-3 также расположены центральная дожимная компрессорная станция (ЦДКС) и установка мембранного выделения гелиевого концентрата (УМВГК).

ЦДКС состоит из четырех агрегатов по 25 МВт. Газоперекачивающие агрегаты такой мощности используются в дожимном комплексе предприятия впервые. Задача ЦДКС — повысить давление газа до 98 атмосфер для отправки в магистральный газопровод. Суточная производительность одного ГПА составляет 21,3 млн куб. м газа.

Газоперекачивающий агрегат ЦДКС УКПГ-3

Газоперекачивающий агрегат ЦДКС УКПГ-3


Установка мембранного выделения гелиевого концентрата уникальна. Внедренная в ней технология мембранного извлечения гелия из природного газа непосредственно на промысле — первый в России подобный опыт, примененный в промышленном масштабе. Эта методика доказала свою эффективность и работоспособность в ходе опытно-промышленной эксплуатации пионерной установки на Ковыктинском месторождении в Иркутской области.

Компонентный состав газа ЧНГКМ

Компонентный состав газа ЧНГКМ

Суть технологии в том, что каскады компрессорных аппаратов прокачивают газ через блоки мембранных элементов. Полученный пермеат (газ, обогащенный гелием) разделяется на две части: первая с тем количеством гелия, которое необходимо для Амурского ГПЗ, поступает в «Силу Сибири», вторая закачивается в пласт на подземное хранение.

Вахтовый жилой комплекс

Вахтовый жилой комплекс


Система сбора и подготовки газа и газового конденсата будет состоять из 335 скважин, оснащенных оборудованием распределённой термометрии, датчиками давления и температуры, клапанами-отсекателями. Важная деталь: добыча будет вестись в дистанционном режиме. Эксплуатационный персонал будет выезжать лишь для проведения профилактических либо ремонтных работ, а также для проверки и настройки оборудования. Оператор с пульта на главном щите будет управлять всем технологическим процессом и при необходимости сможет перекрывать фонтанную и запорную арматуру, причем как трубное, так и затрубное пространство.

Это позволят сделать современные системы мониторинга, которые в режиме онлайн передают параметры добычи, а также модули обвязки скважин и гидравлическая станция, подающая гидравлическую жидкость («агент») для управления исполнительными механизмами как в обвязке куста, так и в обвязке фонтанной арматуры. Таким образом обеспечивается и высокая автоматизация, и безупречная безопасность процесса.

Кроме того, производственная инфраструктура промысла включает трубопровод подключения, соединяющий добычную и газотранспортную инфраструктуру, установку подготовки нефти, нефтепровод Чаянда — ВСТО, приёмо-сдаточный пункт, промбазу, химико-аналитическую лабораторию, электростанцию собственных нужд, котельную. И это далеко не полный перечень объектов, которые были возведены за небольшой промежуток времени, отведенный на обустройство.

Работа на месторождении организована вахтовым методом

Работа на месторождении организована вахтовым методом

ХРОНОЛОГИЯ ПУСКА

Апрель 2014 года — после расконсервации скважины № 321–14 в процессе выполнения геофизических исследований получен первый приток нефти.

Апрель 2019 года — начало пусконаладочных работ на УКПГ-3.

Июль 2019 года — подача газа с куста газовых скважин № 64 на площадку УКПГ-3. На магистральном газопроводе «Сила Сибири» сварен последний стыковочный шов, который соединил участок протяжённостью 1,8 км в зоне ответственности ООО «Газпром добыча Ноябрьск» с магистральным газопроводом «Сила Сибири».

Август 2019 года — на установке комплексной подготовки газа № 3 зажжен факел, символизирующий начало жизненного цикла промысла.

Сентябрь 2019 года — завершены строительно-монтажные работы и гидроиспытания трубопровода подключения от УППГ2 к УКПГ-3, получено разрешение на подачу газа. Со скважин УППГ-2 началось заполнение магистрального газопровода «Сила Сибири». Произведен «горячий» запуск «на кольцо» первого газоперекачивающего агрегата ЦДКС. Начаты пусконаладочные работы на котельной.

Октябрь 2019 года — подана нефть на установку подготовки нефти для проведения пусконаладки под нагрузкой и подготовки нефти до товарной кондиции.

Декабрь 2019 года — Чаяндинский промысел торжественно введен в эксплуатацию.

Центральная дожимная компрессорная станция состоит из 4-х газоперекачивающих агрегатов, суточная производительность каждого — 21,3 млн куб. м газа

Центральная дожимная компрессорная станция состоит из 4-х газоперекачивающих агрегатов, суточная производительность каждого — 21,3 млн куб. м газа

Еще до ввода в строй производственной инфраструктуры на Чаянде были готовы объекты экологической направленности: полигон твердых бытовых и промышленных отходов, водозабор, канализационные очистные сооружения (КОС).

В основе природосберегающих технологий, реализованных на полигоне ТБиПО,- метод «слоеного пирога» с использованием современных технологий — геомембраны, пеноплекса и геотекстиля. Полигон предназначен для сбора и утилизации отходов, образующихся в результате бурения газодобывающих скважин и отходов после обработки на канализационных очистных сооружениях.

На КОС применена современная технология термической деструкции технологических и бытовых стоков. В установке достигается температура 1 200 градусов, которая превращает тонну стоков в 150 г безопасного пепла. Мощность установки — 300 куб. м отходов в сутки.

Площадка водозаборных сооружений служит для обеспечения хозяйственно-питьевых и производственных нужд. На ней пробурено пять артезианских скважин, две из которых предназначены для питьевого водоснабжения, а три — для технических нужд. Кроме того, питьевая вода проходит предварительную обработку на молекулярном уровне — через мембранные элементы.

Канализационные очистные сооружения

Канализационные очистные сооружения

ПЛАНЫ НА ЖИЗНЬ

При эксплуатации Чаяндинского месторождения используются малолюдные технологии, предполагающие обеспечение контроля за работой оборудования и комплексное управление объектами в автоматическом режиме. Такой подход способствует оптимизации численности персонала, сокращению транспортных издержек, отказу от избыточного строительства инфраструктуры, связанной с пребыванием работников на объектах.

Главный щит управления Чаяндинским промыслом

Главный щит управления Чаяндинским промыслом


Сегодня Чаяндинский промысел вобрал в себя все лучшее, что есть в отрасли. Технологии, реализованные при обустройстве объектов добычи и подготовки природного газа, включают в себя все самые перспективные разработки и касаются практически всех этапов технологической цепочки — от разведки до транспортировки. Они объединены одним важным принципом — глобальной автоматизацией процессов.

Схема транспортировки нефти с приемо-сдаточного пункта в нефтепровод "Восточная Сибирь — Тихий океан"

Схема транспортировки нефти с приемо-сдаточного пункта в нефтепровод «Восточная Сибирь — Тихий океан»

Комплексы высокоинтеллектуального подземного оборудования скважин позволяют обеспечить максимальную эффективность и безопасность разработки месторождения. Благодаря турбодетандерам, которые можно назвать «сердцем» Чаянды, стало возможно использовать энергию превращения сырого газа в подготовленную товарную продукцию. Кроме того, установка стабилизации конденсата одновременно с основной выполняемой ею задачей еще и обогащает товарный газ ценными углеводородными компонентами, которые будут востребованы при его переработке на Амурском ГПЗ.

Колонны стабилизации конденсата УКПГ-3

Колонны стабилизации конденсата УКПГ-3

ЛИЧНОСТНЫЕ КАЧЕСТВА

Для качественной и оперативной реализации проекта компании потребовались лучшие представители профессий — проектировщики, сметчики, строители-энергетики, специалисты по строительному контролю и техническому надзору. В адрес предприятия поступило свыше 13 тысяч резюме со всей России, было проведено около 500 собеседований, отобраны и приняты на работу лучшие из лучших.

На Чаяндинском месторождении проверяются на прочность характеры, оттачиваются навыки и умения

На Чаяндинском месторождении проверяются на прочность характеры, оттачиваются навыки и умения


Сегодня на месторождении трудятся сотрудники из разных регионов России. В соответствии с Соглашением о сотрудничестве по реализации приоритетного проекта Республики Саха (Якутия) «Местные кадры в промышленность в 2018–2022 гг.» на работу ежегодно принимают специалистов из числа коренного населения.

В июле 2019 года пиковая численность работников, задействованных на объектах строительства Чаяндинского НГКМ, зафиксирована в числе около 15,5 тыс. человек, численность технических ресурсов — 2,5 тыс. единиц.

Для реализации проекта потребовались лучшие представители профессий

Для реализации проекта потребовались лучшие представители профессий

Штат Чаяндинского нефтегазопромыслового управления сегодня уже превышает 600 сотрудников. Кроме того, на объектах Чаянды трудятся представители строительного блока компании — более 300 сотрудников Ленского отделения УОРиСОФ, а также сотрудники большинства вспомогательных управлений компании.

МИРОВОЗЗРЕНИЕ

Работа на месторождении организована вахтовым методом. На момент обустройства промысла сотрудники проживали на территории временных зданий и сооружений — для них были построены два комфортабельных общежития вместимостью более 400 мест. Помимо комнат для проживания и личной гигиены в них есть помещения для стирки и сушки спецодежды, для занятий спортом. Кроме того, на ВЗиС находятся столовая и административно-бытовой корпус, кабинеты которого оборудованы связью, доступом в интернет и телефонией.

Бытовая комната в общежитии вахтового поселка

Бытовая комната в общежитии вахтового поселка

В данный момент возводится опорная база промысла с вахтовым жилым поселком. Там предусмотрены 4 общежития на 640 мест, столовая, склады, магазин, химчистка. Строится пожарное депо и многофункциональная АЗС. Будет на опорной базе и свой спортивный корпус с просторным залом для проведения соревнований по волейболу и мини-футболу, тренажерным залом, пунктом медицинского обслуживания.

Столовая для работников промысла

Столовая для работников промысла

ПЕРСПЕКТИВЫ

Якутский проект является приоритетной задачей предприятия и залогом его развития на долгие годы. С целью увеличения ресурсной базы Чаяндинского нефтегазоконденсатного месторождения в период с 2020-го по 2025 год планируется строительство шести разведочных скважин. Еще четыре года будет продолжаться эксплуатационное бурение. К следующему этапу, рассчитанному на полный цикл развития, приступили строители — ведутся активные работы по возведению установки предварительной подготовки газа № 2, впереди — работа над УКПГ-4.

Чаяндинское месторождение содержит 8 залежей углеводородов, 6 из которых газоконденсатные

Чаяндинское месторождение содержит 8 залежей углеводородов, 6 из которых газоконденсатные


Чаяндинское месторождение сегодня — центр притяжения лучших кадров и самых современных технологий. Здесь проверяются на прочность характеры, оттачиваются навыки и умения, растут люди, превращаясь в опытных производственников. За шесть минувших лет ЧНГКМ стало вузом для нового поколения газовиков, которому покорились запредельно суровые недра.

Представители строительного блока

Представители строительного блока

Мы горды своей причастностью к этому масштабному проекту — формированию Якутского центра газодобычи. Мы приложили все силы к тому, чтобы чаяндинский газ поступил в срок в магистральный газопровод «Сила Сибири».

Наш труд не прошел даром, и нам по праву есть чем гордиться! С рождением, Чаянда! Долгих лет жизни и славных производственных достижений!

Чаяндинский газ по магистральному газопроводу «Сила Сибири» поступает в Китай

Чаяндинский газ по магистральному газопроводу «Сила Сибири» поступает в Китай
