ТехноЧаянда: подземное оборудование скважины
При обустройстве Чаяндинского месторождения реализованы самые эффективные технические решения. Это касается и оснащения скважин — важнейшего элемента в технологии добычи газа.

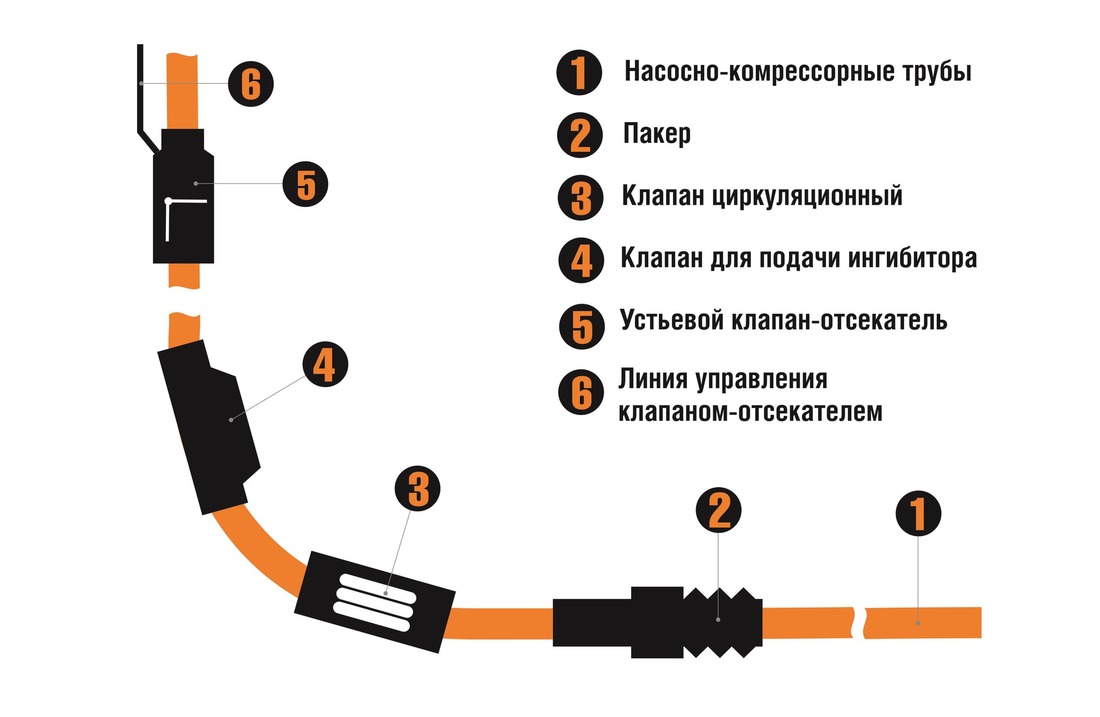

Так упрощенно выглядит комплекс оборудования добывающей скважины. На Чаяндинском месторождении скважины наклонно-направленные — с отклонением забоя от вертикали. При таком расположении ствол проведен по заранее заданной траектории. На поверхности находится фонтанная арматура. Под землей скрывается сложная система, обеспечивающая стабильную безопасную добычу углеводородов.
Элементы, которые участвуют в процессе добычи газа:
1. Насосно-компрессорные трубы.
Служат для извлечения газа из скважин и далее — в газосборные сети для подготовки к транспорту, а также для производства работ по ремонту.
2. Пакер.
Герметизирует пространство между трубами и эксплуатационной колонной. Он сводит давление до нуля в случае необходимости.
3. Клапан циркуляционный.
Необходим для вызова притока газа при освоении скважины. Позволяет глушить скважину в аварийных случаях. Может использоваться для подачи жидкости в полость насосно-компрессорных труб.
4. Клапан для подачи ингибитора.
Ингибитор предотвращает гидратообразование и повышает газоотдачу скважин.
5. Клапан-отсекатель устьевой.
Предотвращает аварийные ситуации, перекрывает поступление газа.
6. Линия управления клапаном-отсекателем.
Позволяет автоматически управлять технологическими процессами и повышает надежность эксплуатации газодобывающих скважин.
Управление подземным оборудованием осуществляется с помощью интеллектуальных модулей автоматизированной технологической обвязки скважин (МОС).
